Xeon hardware zusammenbauen

[brummbär07 10]

Ich hab mir ein dual xeon mainboard mit sockel 604 gekauft, wie oder welche teile benötige ich für einen richtigen zusammenbau: Ich habe die beiden "cek", d.h. die rückseitigen Halterahmen sowie eine durchgehende backplate. An den "cek" können Kühler mit längerem "Fuss" befestigt werden, montiert beträgt die Höhe von Unterkante mainboard 5mm. Die Platte kommt mit den durchgehenden gewindestiften für die Montage der Kühlerrahmen auf 4mm. Mit der backplate können Kühler mit clips daran befestigt werden (z.B. Windtunnel). Bei cek passen die Rahmen der Windtunnel nicht in die cek. Normal haben Abstandshalter für mainboards 7.5mm - seltener 10mm (z.B. FSC). Soviel ich weiss, haben spezielle Gehäuse (z.B. Servergehäuse) bereits passende Bohrungen an der Rückwand zur befestigung der "cek". Wie kann ich das managen um das board mit dem einen oder anderen befestigungsteil einsatzfähig zu machen ohne Servergehäuse? Und natürlich ohne beschädigung der teuren Hardware....

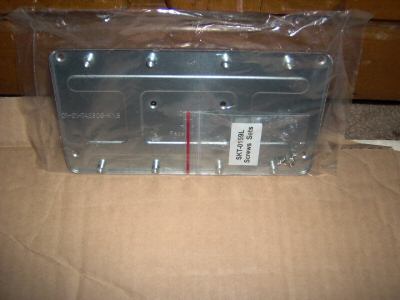

Das Bild zeigt die backplate.

[Stoni 10]

Hi Brummbär,

Der anhang ist ja noch nicht frei, aber ich normalerweise ist das ein ATX-Board.

Da sind die Bohrungen sozusagen Standardisiert. Was meinst Du cek? Kann ich mir gerade nichts darunter vorstellen?



Stoni

[brummbär07 10]

Hi Stoni!

Mein Board misst 30.5 (h) x 25.5 (b). Mit "cek" meine ich die von Intel "common enabling kit" genannten halterahmen.

Ich werde bloss nicht schlüssig, wie ich die Dinger zusammenbauen muss.... backplate, cek, beides...?

Gibt's da Unterschiede wenn ich 2 cpu's bestelle wegen der Kühler, oder passen alle Kühler auf alle Halter?

[Stoni 10]

Hi brummbär,

schreib mal wie das Board heisst!

Vor allem, was für ein Gehäuse nimmst Du? Reck oder Tower?



Stoni

[brummbär07 10]

Stoni,

Das Board ist ein Supermicro X6DAL-G, Ich hab noch ein Tyan S2676 (Thunder i7525), da passt mangels bohrungen im board die backplate nicht... Gehäuse? So was in der Art wie das Intel SC5295E-WS (..sind teuer). Einfach nix mit beleuchtung, fierlefranz und so, gute kühlung, leise, platz für einen HD-Carrier mit 4 oder 5 Platten (hot swap, mit 3x5.25 platzbedarf...). Bigtower sind nicht so nach meinem geschmack, da der Kasten unterm Tisch (50cm h) platz haben muss... und auf "brachial-kühlung" a la server brauche ich ja weniger wert zu legen, da der Comp nicht dauernd läuft.... oder?

Wie sind deine empfehlungen dazu?



Links:

Board 1: Supermicro, Inc. - Products | Motherboards | Xeon Boards | X6DAL-G

Board 2: ::Tyan Computer Corporation:: System Boards detail

[Stoni 10]

Hi,

die beiden Boards sind ATX Format. Die müßtest Du eigentlich in jedes Gehäuse reinschrauben können. Desweiteren haben ja beide die Standartaufnahme für Kühler (4 Bohrungen). Für die Xeons gibt es ja auch spezielle Lüfter, zb. Nocano Cooler TC.

Die sind für solche CPUs optimiert.

Je nach Umgebungstemperatur kommst Du um Zusatzlüfter eh nicht drumherum.



Stoni

[brummbär07 10]

Das schon, aber krieg ich die Kühler auf das Board "rauf", wenn's keine rückseitigen Löcher im Gehäuse hat? Cek oder backplate? Da soll ja nix wackeln...!

gruss

[Stoni 10]

kriegst Du drauf. Das sind meistens flache 4 mm Muttern. Die Schrauben sind so ausgelegt, das die mit der Mutter bündig abschließen.



Stoni

[brummbär07 10]

Aha! Das in der Annahme dass ich die cek verwende? Und wenn man das so macht, stimmt dann auch der Abstand vom Board zum Gehäuse? Ohne dass die Kühler samt befestigung in der Luft hängen? (Oder das Board durchgebogen wird?) Ich will bloss nichts falsch machen, sonst... :mad:
