VPN verbindung zwischen 2 Gebäuden, als Redundante Leitung

[RobDust 11]

Hallo!

wir haben 2 Büro Gebäude mittels LWL verkabelt...

Der Aufbau sieht so aus:



(ALLES IST EIN NETZWERK)



GEBÄUDE_1 <-------LWL------>GEBÄUDE_2

LWL aktiv..................................LWL aktiv

|.............................................|

switch----------switch...............switch

|.....................|.......................|

Rechner_1-20....Server_1-3..........Rechner_20-30







nun die Vorstellung unseres Kunden.

er hat Angst das die LWL-Verbindung abbrechen könnte!!!

(Grund möchte ich hier nicht nennen)

und will daher eine Redundante!! Verbindung!!

sowas in Richtung VPN...



also die ganze Geschichte:



(ALLES IST EIN NETZWERK)



<INET> -------VPN TUNNEL-----------<INET>

|...................................................|

|...................................................|

modem..........................................modem

router usw.....................................router usw

GEBÄUDE_1 <-------LWL------>GEBÄUDE_2

LWL aktiv........................................LWL aktiv

|...................................................|

switch----------switch......................switch

|.......................|...........................|

Rechner_1-20......Server_1-3..............Rechner_20-30



Also halt die beiden Netzwerke mittels VPN verbunden falls die normale

LWL abbricht.

Was benötige ich für Komponenten???

Bisher habe ich VPN Verbindungen so aufgebaut.



Rechner VPNCLIENT(Software) --inet--Server VPNServer Programm(Software)



wie bekomme ich die beiden Gebäude aber am besten so Vernetzt das ich keine Software auf den Rechnern installieren muss? Gibt es so ne möglichkeit?

Am besten wäre sowas wie ein VPN Komponente die Ständig mit der anderen VPN Komponente (im anderem Gebäude) durchs inet kommuniziert und bei Ausfall der LWL diese halt einspringt?



Hat da jemand ideen? wie man die Gebäude am besten vernetzt kriegt?

[xcode-tobi 10]

also was du brauchst, sind Router, die eben eine "LAN-to-LAN" verbindung herstellen können. das heisst, das sich die beiden router am Ende "zusammen tun" und eben die beiden netze "bridgen".



hier ist das ganze auch recht gut beschrieben: http://www.draytek.co.uk/products/about_vpn.html



naja, der hier kann das beispielsweise: http://www.draytek.co.uk/products/vigor2910.html

[RobDust 11]

Hallo! jo sowas habe ich mir schon gedacht....

brauche auf jeder Seite einen VPN Firewall Router. die ständig miteinander kommunizieren.

zum Beispiel haben wir hier den Netgear FVS318, da hab ich gesehen das er sowas kann.



Jetzt aber die schwierigkeit. Normalerweise sollen die Daten ja über die LWL Leitung gehen. Woher weiß der Router oder die PCs, dass bei Ausfall der andere Weg genutzt werden soll? wie kriege ich das am besten gebacken?

–

FVS336G



Die beiden WAN-Ports sorgen auch in anspruchsvollen Netzwerken für ein Maximum an Bandbreite und höchste Zuverlässigkeit. Die zwei WAN-Ports können gleichzeitig benutzt werden und ermöglichen neben Load-Balancing auch Auto-Failover, falls eine Breitbandverbindung ausfällt.



geht das in die Richtige Richtung? Ich weiß nur nicht ob ich an einen WAN port als normale Netzwerkschnittstelle nutzen kann...

[xcode-tobi 10]

naja, im grunde ist es so, dass du dem Router sagen musst, dass wenn er über den "internen" Port keine Verbindung zu seinem gegenüber hat, er sich eben beispielsweise über den 2. WAN-Port verbinden soll. Der Router sollte dann also selbstständig eine WAN-Verbindung aufbauen und sich dann per VPN eben mit dem Partner verbinden. Die FVS318 ist ja kein wirklicher Router, vielmehr eine Firewall. Dem FVS318 fehlt im grunde der zweite WAN-Port. Die FVS336G (: Netgear) wäre da sicherlich interessanter..

[RobDust 11]

Lustig habs im selben Moment gesehen :D

[xcode-tobi 10]

FVS336G

...

geht das in die Richtige Richtung? Ich weiß nur nicht ob ich an einen WAN port als normale Netzwerkschnittstelle nutzen kann...



ja, geht in die Richtung ;) Ja sicher kannst du einen WAN-Port auch als "normalen" LAN-Port nutzen. Ist ja nur ne einstellungssache, also "einwahl" per PPPoE oder DHCP oder statische IP, wie auch immer...

[RobDust 11]

oookaaaay... dann werde ich das erst mal so im Auge behalten. Falls einer noch ne andere Lösung sieht, oder der hier gar nicht zustimmt, dann bitte bitte posten!!!

–

Hmmm okay... aber wie gesagt die beiden Netzwerke sind mittels LWL verbunden. wie kriegt er dann mit ob die LWL Leitung ausfällt? siehe oben Skizze... ich kann ja nicht die LWL leitung direkt an den Router anschließen

[RobDust 11]

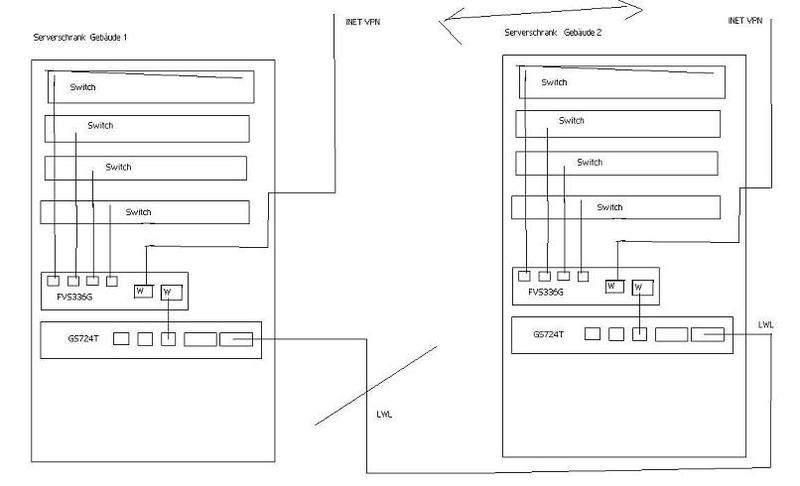

Hier nochmals eine Skizze! im Anhang

Da habe ich mal versucht die FVS336G so unterzubringen das die die LWL mit einbeziehen.



Wie schauts aus? geht das gut?

[RobDust 11]

Wie sieht es aus? Wo bleiben die Experten?

[lefg 276]

Ich habe Zweifel, da mit einfachem Gerät wirklich weiterzukommen. Ob das Problem nicht etwas für das Cisco-Forum ist?

[Tobikom 10]

Hallo,



bei der Konstruktion die RobDust beschrieben hat, wätte ich auch ehr Angst das die Netgear Router den Geist aufgeben als die LWL Strecke.

Wird denn über die LWL Strecke geroutet oder ist das alles ein Netz?

Alternative wäre evtl eine WLAN-Brücke als Backup und dann mit Spanning Tree arbeiten.





Grüße

Tobikom

[RobDust 11]

Wird denn über die LWL Strecke geroutet oder ist das alles ein Netz?



....



Ne ne es ist alles ein Netz. Die Beiden Gebäude werden mit der LWL Leitung und den beiden Netgear GS724T verbunden. alles ist auch ein IP Netz.

Wlan fällt aufgrund von Firmenbestimmungen weg!

Die GS724T sind auch noch nie ausgefallen oder so. Die Angst beim Kunden liegt an der Leitung. am LWL Kabel das durch Keller und unter einer Fussgängerzone durchgeht :D



...



Habt ihr so schlechte Erfahrungen mit Netgear gemacht?! Ich kauf eigentlich fast nur die Geräte für unsere Kunden. Erlich gesagt ist mir noch nie eins ausgefallen...



Also zurück zum Thema und zur Skizze im Anhang. Wird das wohl Funktionieren?

[Tobikom 10]

Hallo,



zum WLAN, da bin ich der Meinung das eine Funkbrücke sicherer ist als VPN. Aber die Firmenbestimmungen brauchen wir ja nicht weiter diskutieren.



Wenn alles ein IP-Netz ist, ist die LWL Strecke ja komplett transparent. Das wird mit VPN schwer zu lösen sein. Da müsstest du Routen.



Die Netgear Geräte kenne ich nicht. Aber von der Theorie her sollte das mit 2 WAN Seiten, also per WAN Fallback funktionieren. Wobei ich die Lösung nicht so optimal finde.



*EDIT*

Hab mir den Router gerade mal angeschaut. Ich bin mir nicht sicher ob der Router den Ausfall der LWL Strecke mitbekommt, da er ja eine statische IP auf der WAN Seite hat und der Link zum LWL Switch weiter bestehen bliebe.



Grüße



Tobikom

[lefg 276]

Szenario 1: Ich meine, der Router, das Gerät zur alternativen Übertragung, das könnte zwischen den FVS336G und den GS724T geschaltet werden, das auf beiden Seiten; jeweils ein WAN-Anschluss zum Modem, der andere eben zum LWL-Gerät, der LAN-Anschluss zum LAN.



Szenario 2: Anstelle der von Tobi vorgeschlagenen WLAN-Brücke wäre doch eine "Internetbrücke" per VPN möglich, beide Verbindungen in Betrieb, das Entscheidende wäre doch wohl Gerräte mit der Funktion von Spanning Tree. Oder?

[RobDust 11]

@Tobikom: könntest du mir dann vielleicht ein anderes Gerät vorschlagen?







@lefg: Die GS724T sind schon bestandteil des Netzwerkes...

Ich habe überlegt das Problem mittels 2 FVS336G zu lösen.



momentan ist das Netzwerk so aufgebaut das die GS724T die beiden Gebäude verbinden und von da ab switche angeschlossen sind.



Szenario 1 scheint schon in die Richtige Richtung zu gehen. Velleicht könntes du mir mit ner Skizze kurz besser verdeutlichen wie du das meinst.



...Anstelle der von Tobi vorgeschlagenen WLAN-Brücke wäre doch eine "Internetbrücke" per VPN möglich... :D dafür hab ich

doch extra diesen Beitrag aufgemacht... meine idee siehe Überschrift.







IDEE 3!!!! ... ich hau die beiden GS724T raus!

und verbinden die beiden Gebäude direkt mittels FVS336G ... die LWL Leitung kommt an einen LWL Medienwandler

http://www.adapterkabel.de/cgi-bin/adapterkabel.pl?f=*NR&c=M515351&t=anzeige

LWL auf RJ45--- und direkt in den WAN1port. So merkt er auf jedenfall ob die Strecke abreißt...

und wenn das passiert dann kann er auf dem anderem WAN2port eine Verbindung aufbauen.
