Hotflapping ESX/Cisco

[MYOEY 10]

Hallo,

Ich habe eine ESX Maschine an zwei Cisco Catalyst 4500 Switchen per Etherchannel angebunden und kriege ständig von den Cisco Switchen die folgenden Fehlmedlung:



Oct 27 14:03:03.919: %C4K_EBM-4-HOSTFLAPPING: Host 00:50:56:72:00:4C in vlan 11 is flapping between port Te1/1 and port Po3





die beiden Catalyst Switchen sind quer über Interface Te1/1 verbunden, hier ist die Config auf den beiden Switchen:



interface Port-channel3

description Etherchannel zu ESX

switchport

switchport trunk encapsulation dot1q

switchport mode trunk

switchport nonegotiate





interface GigabitEthernet2/14

description 1. member Etherchannel zu ESX

switchport trunk encapsulation dot1q

switchport mode trunk

switchport nonegotiate

channel-group 3 mode on



interface GigabitEthernet2/15

description 2. member Etherchannel zu ESX

switchport trunk encapsulation dot1q

switchport mode trunk

switchport nonegotiate

channel-group 3 mode on



interface GigabitEthernet2/16

description 3. member Etherchannel zu ESX

switchport trunk encapsulation dot1q

switchport mode trunk

switchport nonegotiate

channel-group 3 mode on







00:50:56:73:00:4C ist die Mac-Adresse eines Host (vlan11) am ESX.



hat man eine Idee vielleicht???

Muss zusätzlich was eingestellt werden?



Danke im Voraus,

[sebastian.f 10]

Wie ist das ganze ESX seitig konfiguriert? Du hast ja 4 Interfaces im ESX Server so wie ich das verstehe oder? Ist das zufällig Blade Hardware?

[MYOEY 10]

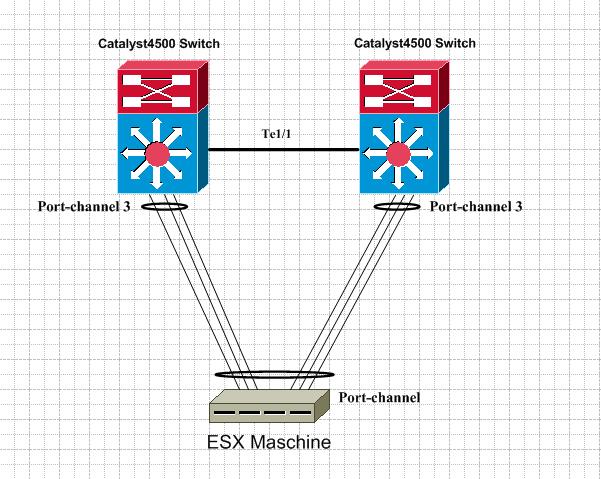

Auf ESX Seitig sind die 6 interfaces alle in einem Portchannel (siehe Anhang "Topology")



Hat es mit der Topology zu tun, dass die Gäste auf der ESX Maschine zwei mal gesehen werden?

[Otaku19 33]

macht der ESXevtl irgendein loadbalancing zwischen den beiden Portchannels Richtung der beiden 4500er ?

[MYOEY 10]

für den ESX sind keine zwei Port-channel sondern alle sechs interfaces in einem Channel!



Also, die sechs interface sind auf dem ESX gebündelt

[samsam 14]

Hallo MYOEY



Cisco hat eine Article in support forum wie deine Error und hat geschrieben:

Enable spanning tree



The "%C4K_EBM-4-HOSTFLAPPING" error message displays on the Cisco Catalyst 4500 and 4000 series switches running Cisco IOS System Software



und hier ist auch eine Article:



Error Message when the Host Address is a Source Address on Multiple Ports



mfg

[sebastian.f 10]

Das wird so nicht richtig funktionieren.

Du müsstest pro Cisco Port-Channel auch einen Port-Channel am ESX konfigurieren.

Welche ESX Version läuft denn da?

[zahni 554]

Welche Load Balancing-Option ist en den virtuellen Switch(en) im ESX konfiguriert ?.



-Zahni

[Otaku19 33]

für den ESX sind keine zwei Port-channel sondern alle sechs interfaces in einem Channel!



Also, die sechs interface sind auf dem ESX gebündelt



Der 4500er hat aber kein vPC oder VSS...von daher -> 2 Channels konfigurieren !



Am ESX muss dann eien Art failoverkonfig gemacht werden. Das Argument "Aber dann hab ich nur die halbe Bandbreite verglichen mit jetzt" zieht nicht da STP dem ganzen eh den Garaus macht

[MYOEY 10]

ESX Version ist 4.1



eingestellte Load Balancing ist "Route based on ip hash"



Die sechs interfaces am ESX sind gebündelt, damit man mehr Performance hat, also statt 3GE Uplink bekommt man 6GE !!!



muss man wirklich pro Cisco Port-Channel auch einen Port-Channel am ESX konfigurieren???

[zahni 554]

"Route based on ip hash" ist nicht gut.



Vor allen Dingen nicht, wenn DU im Switch einen Trunk konfiguriert hast.



Verwende im vSwitch einfachj die 1. Option " Route based on the originating..." und als Fail over detection "Beacon Probing".



Im Hardware-Switch keine Trunks konfigurieren.



Wenn Du Etherchannel benutzen willst, schau mal hier:



VMware KB: Sample configuration of EtherChannel / Link aggregation with ESX and Cisco/HP switches

-Zahni

[MYOEY 10]

was meinst du mit "Im Hardware-Switch keine Trunks konfigurieren"?



in dem Configurations-Beispiel ist ESX mit einem Port-channel an einem einzigen Cisco Switch angebunden aber in unserem Fall ist der ESX mit zwei Port-channels an zwei unterschiedlichen Cisco Switchen angebunden!



Hast du vielleicht ein Beispiel, wie man ESX an zwei unterschiedlichen Cisco Switchen anbinden kann?



Dies wäre hier sehr hilfsreich!

[Gulaschkanone 10]

normal ist der zweite Link immer nur als Failover da und nicht als Loadbalance



das geht dann afaik nur über VSS oder vPC

[samsam 14]

MYOEY



Hast du spanning tree command benutzt?



spanning-tree portfast trunk





Hier sind 2 Part gute Articles (route-based-ip hash) tricks:



VMware ESXi 4 and Configuring Etherchannel on a Cisco Switch…Part 1 – Cisco Switch

VMware ESXi 4 and Configuring Etherchannel on a Cisco Switch…Part 2 – VMware Configuration



und für mehr information eine dokument von Cisco (wenn mehr wissen möchtest)

VMware Infrastructure 3 in a Cisco Network Environment

[Otaku19 33]

ESX Version ist 4.1



eingestellte Load Balancing ist "Route based on ip hash"



Die sechs interfaces am ESX sind gebündelt, damit man mehr Performance hat, also statt 3GE Uplink bekommt man 6GE !!!



muss man wirklich pro Cisco Port-Channel auch einen Port-Channel am ESX konfigurieren???



das ist nichts Cisco spezifisches, du hast einfach **** konfiguriert. Der Server erwartet sich bei einem Channel aus 6 Interfaces das alle 6 auch bei EINER Instanz ankommen, nicht an 2 verschiedenen
