Commo1977 10 Geschrieben 14. Dezember 2004 Melden Teilen Geschrieben 14. Dezember 2004 Hallo, ich bräuchte mal wieder Eure Hilfe: ich möchte ´nen 801 so konfigurieren, daß ich mich von einem externen PC mittels ISDN in unser privates LAN einwählen kann. Config-Maker hat mir dafür die folgende Konfiguration erstellt. Ist die soweit richtig? Wie gebe ich denn die MSN an, auf die der 801 reagieren soll? service timestamps debug uptime service timestamps log uptime service password-encryption no service tcp-small-servers no service udp-small-servers ! hostname Cisco801 ! enable secret PASSWORT username USER password PASSWORT no ip name-server ! isdn switch-type basic-net3 ! ip subnet-zero no ip domain-lookup ip routing ! interface Dialer 1 description connected to Dial-inPC(ISDN) ip unnumbered Ethernet 0 no ip split-horizon encapsulation ppp dialer in-band dialer idle-timeout 120 dialer-group 1 ppp authentication chap pap callin ppp multilink no cdp enable peer default ip address pool Cisco801-Group-1 ! interface Ethernet 0 no shutdown description connected to EthernetLAN ip address 192.168.0.100 255.255.255.0 no keepalive ! interface BRI 0 no shutdown description connected to Dial-inPC(ISDN) no ip address dialer rotary-group 1 ! ! Dialer Control List 1 ! no dialer-list 1 dialer-list 1 protocol ip permit ! router rip version 2 network 192.168.0.0 no auto-summary ! ! ip local pool Cisco801-Group-1 192.168.0.200 192.168.0.201 ip classless no ip http server snmp-server community public RO snmp-server location ORT no snmp-server contact ! line console 0 exec-timeout 0 0 password PASSWORT login ! line vty 0 4 password PASSWORT login ! end Bin für jeden Tip sehr dankbar. Vielleicht kann ja jemand einfach eine funktionierende Konfiguration posten ? Gruß Stefan Zitieren Link zu diesem Kommentar
Commo1977 10 Geschrieben 14. Dezember 2004 Autor Melden Teilen Geschrieben 14. Dezember 2004 Hallo Leute, es ist mir gelungen, den Router so zu konfigurieen, daß sich ein Remote-PC einwählen kann, Benutzername und Passwort werden angefragt und eine Verbindung wird hergestellt. Mehr funktioniert allerdings noch nicht... Sinn der ganzen Aktion war es, daß sich am Wochenende (XXL-Tarif) ein Remote-PC über ISDN einwählen kann und unsere DSL-Flatrate mitbenutzen kann. Die DSL-Verbindung erfolgt über einen weiteren Router mit der IP 192.168.0.254. Was ist noch falsch ? Im Anhang sende ich mal die aktuelle config. Wäre sehr nett, wenn mir jemand kurzfristig helfen könnte. DANKE ! Gruß Stefan. ! service timestamps debug uptime service timestamps log uptime no service password-encryption no service tcp-small-servers no service udp-small-servers ! hostname CISCO801 ! enable secret xxxxx username admin password xxxxx username xxxxx password xxxxx username xxxxx password xxxxx ! ip name-server 192.168.0.254 ! isdn switch-type basic-net3 ! ip subnet-zero ip domain-lookup ip routing ! interface Dialer 1 description connected to Dial-inPCs(ISDN) ip address 192.168.1.1 255.255.255.0 no ip split-horizon encapsulation ppp dialer in-band dialer idle-timeout 100 dialer-group 1 ppp authentication chap pap callin ppp multilink no cdp enable peer default ip address pool DIALIN ! interface Ethernet 0 no shutdown description connected to EthernetLAN ip address 192.168.0.100 255.255.255.0 keepalive 10 ! interface BRI 0 no shutdown isdn answer1 40575 isdn answer2 40575 description connected to Dial-inPCs(ISDN) no ip address dialer rotary-group 1 ! ! Access Control List 102 ! no access-list 102 access-list 102 deny udp any eq netbios-dgm any access-list 102 deny udp any eq netbios-ns any access-list 102 deny udp any range snmp snmptrap any access-list 102 deny udp any range bootps bootpc any access-list 102 deny tcp any eq netbios-ns any access-list 102 deny tcp any eq 139 any access-list 102 permit ip any any ! ! Dialer Control List 1 ! no dialer-list 1 dialer-list 1 protocol ip permit ! router rip version 2 network 192.168.1.0 network 192.168.0.0 no auto-summary ! ! ip local pool DIALIN 192.168.1.2 192.168.1.3 ip classless ! ! IP Static Routes ip route 192.168.1.0 255.255.255.0 Dialer 1 1 ip http server snmp-server community public RO no snmp-server location no snmp-server contact ! line console 0 exec-timeout 0 0 password xxxxx login ! line vty 0 4 password xxxxx login ! end Zitieren Link zu diesem Kommentar
scooby 10 Geschrieben 14. Dezember 2004 Melden Teilen Geschrieben 14. Dezember 2004 Hi, im Interface bri 0 isdn answer adress 1 Telefonnummer konfigurieren. Dann reagiert der Pouter auf diese MSn Nummer. Frage welche IP-Adresse und standart Gateway/DNS Server bekommt der andere PC der sich einwählt? Zitieren Link zu diesem Kommentar
Commo1977 10 Geschrieben 14. Dezember 2004 Autor Melden Teilen Geschrieben 14. Dezember 2004 die richtige MSN hab ich ja schon... darauf reagiert er richtig, das funktioniert soweit. Der einwählende PC bekommt die IP 192.168.1.2 zugewiesen. Der Standardgateway ist 192.168.0.254. Muß nicht der Adresspool für die Einwahl im gleichen Adressbereich liegen, wie der Standard-Gateway ? Zitieren Link zu diesem Kommentar
scooby 10 Geschrieben 14. Dezember 2004 Melden Teilen Geschrieben 14. Dezember 2004 Ja ganz genau. Ich frage mich gerade woher er das Standart Gateway bekommt. Am besten schreibst du ersteinmal den Adresspool um. Frage hast du in deinem Netzwerk irgendwo einen DHCP Server laufen? Auf dem anderen Router? Zitieren Link zu diesem Kommentar
Commo1977 10 Geschrieben 14. Dezember 2004 Autor Melden Teilen Geschrieben 14. Dezember 2004 ´nen DHCP-Server hab ich nicht zu laufen, alle Rechner haben feste IPs. Ich probiers erstmal mit dem Adresspool Zitieren Link zu diesem Kommentar
Commo1977 10 Geschrieben 15. Dezember 2004 Autor Melden Teilen Geschrieben 15. Dezember 2004 Ich hab jetzt den Adresspool für den Remote-Rechner (192.168.0.25-26)in den Adressbereich unseres LAN gelegt. Der Router weist dem Remote-Rechner bei der Einwahl dann 192.168.0.25 als Standardgateway zu. Der Gateway in unserem LAN ist aber 192.168.0.254. Wie sag ich dem Router, daß er den Std.-Gateway des Remote-PCs auf den Std.-Gateway des LANs routen soll ? Zitieren Link zu diesem Kommentar
mr._oiso 10 Geschrieben 15. Dezember 2004 Melden Teilen Geschrieben 15. Dezember 2004 hi Commo1977 Wenn Deine Config noch so ähnlich ist wie beschrieben, dann hat Dein Router selber kein standard Gateway ! entweder konfigurierst Du : Router(config)#ip default-gateway W.X.Y.Z oder Router(config)#ip route 0.0.0.0 0.0.0.0 192.168.0.254 Ich bin mir nicht sicher, aber mit dem ersten command nimmt er das standard Gateway auch für die Clients. Mit dem zweiten command wirds aber auch gehen, jedoch bekommt der Client es dann wohl nicht mitgeteilt. Zumindest sollte aber mit beiden command der Router wissen was zu machen ist ! Hope this work's ! ;) MfG Mr. Oiso Zitieren Link zu diesem Kommentar
mr._oiso 10 Geschrieben 15. Dezember 2004 Melden Teilen Geschrieben 15. Dezember 2004 hi Commo1977 Zusatz ! Den Adr. Pool hättest Du nicht umsetzen müssen ! (sorry scooby) Aber das Ding ist doch ein Router mit zwei angeschlossenen Netzen network 192.168.1.0 network 192.168.0.0 Ergo wäre der Client 192.168.1.2 über 192.168.1.1 (dialer) auch nach 192.168.0.0/24 gekommen, wenn er denn gewußt hätte, das er unbekannte dest. Adr. über 192.168.0.254 zu schicken hat ! MfG Mr. Oiso Zitieren Link zu diesem Kommentar
Commo1977 10 Geschrieben 15. Dezember 2004 Autor Melden Teilen Geschrieben 15. Dezember 2004 Danke für die Info. Werd es heut Abend mal ausprobieren. Klingt ja sehr logisch so, sollte funktionieren. Ich melde mich dann wieder. Gruß Stefan Zitieren Link zu diesem Kommentar
Commo1977 10 Geschrieben 15. Dezember 2004 Autor Melden Teilen Geschrieben 15. Dezember 2004 Hallo Leute, die Situation ist leider immernoch unverändert. Der Remote-Rechner wählt sich ein, bekommt aber keine Verbindung übers Default-Gateway. Muss ich bei den Einstellungen am PC etwas besonderes beachten ? Hier die aktuelle Config: ! version 12.2 service timestamps debug uptime service timestamps log uptime service password-encryption ! hostname Cisco801 ! logging queue-limit 100 enable password xxxxx ! username admin password xxxxx ip subnet-zero no ip domain lookup ! isdn switch-type basic-net3 ! ! ! interface Ethernet0 description connected to EthernetLAN ip address 192.168.0.100 255.255.255.0 ! interface BRI0 description connected to Dial-inPCs(ISDN) no ip address encapsulation ppp dialer rotary-group 1 dialer-group 1 isdn switch-type basic-net3 isdn answer1 40575 isdn answer2 40575 no cdp enable ! interface Dialer1 description connected to Dial-inPCs(ISDN) ip address 192.168.1.1 255.255.255.248 encapsulation ppp no ip split-horizon dialer in-band dialer-group 1 peer default ip address pool Cisco801-Group-1 no cdp enable ppp authentication chap pap callin ppp multilink ! router rip version 2 network 192.168.0.0 network 192.168.1.0 no auto-summary ! ip local pool Cisco801-Group-1 192.168.1.2 192.168.1.3 ip default-gateway 192.168.0.254 ip classless ip http server ! ! dialer-list 1 protocol ip permit ! snmp-server community public RO snmp-server enable traps tty ! line con 0 exec-timeout 0 0 password xxxxx login stopbits 1 line vty 0 password xxxxx login line vty 1 4 login ! no rcapi server ! ! end Vielen Dank für alle Tips.... bin etwas ratlos ... Zitieren Link zu diesem Kommentar
mr._oiso 10 Geschrieben 16. Dezember 2004 Melden Teilen Geschrieben 16. Dezember 2004 hi Commo1977 O.k. ! Wenn auf diese Weise nicht klappt, gibt es nur noch eins. Hast Du einen DHCP Server in deinem Netz ? Wenn nicht, bau Dir einen und richte Dich an das nachfolgende Configurationsbeispiel. ! interface Loopback0 ip address 172.16.209.65 255.255.255.192 ! interface Loopback1 ip address 172.16.209.129 255.255.255.192 ! interface Ethernet0 ip address 172.16.162.4 255.255.255.0 ! interface Serial0 no ip address ! interface Serial1 no ip address ! interface Serial0:23 no ip address isdn incoming-voice modem dialer rotary-group 1 encapsulation ppp no fair-queue ! interface Serial1:23 no ip address encapsulation ppp dialer rotary-group 1 isdn incoming-voice modem no fair-queue ! interface Group-Async1 ip unnumbered Ethernet0 encapsulation ppp async mode interactive peer default ip address dhcp ! -- Async dialup users will be assigned ip addresses from ! -- the dhcp server. The dhcp server is specified with the ! -- ip dhcp-server command shown below. ! -- Refer to the section Command Summary for more information. ip helper-address 172.16.162.10 ! -- The ip helper address command enables BOOTP broadcast ! -- forwarding for a set of clients. The helper address specifies ! -- the address of the DHCP server configured below. ! -- Refer to the section Command Summary for more information. ppp authentication chap group-range 1 48 ! interface Dialer1 ip unnumbered Ethernet0 encapsulation ppp peer default ip address dhcp ! -- ISDN dialup users will be assigned ip addresses from the dhcp server. ! -- The dhcp server specified with the ip dhcp-server command shown ! -- below. Refer to the section Command Summary for more information. ip helper-address 172.16.162.10 ! -- The ip helper address command enables BOOTP broadcast ! -- forwarding for a set of clients. The helper address specifies ! -- the address of the DHCP server configured below. ! -- Refer to the section Command Summary for more information. dialer in-band dialer idle-timeout 300 dialer-group 1 no fair-queue ppp multilink ppp authentication chap ! router eigrp 222 redistribute connected network 172.16.0.0 ! dialer-list 1 protocol ip permit ! async-bootp dns-server 172.16.224.100 172.16.154.101 ! -- Specifies the primary and secondary DNS servers. ! -- The first IP address belongs to the primary DNS server. ! -- If you only have one DNS server you do not need to specify ! -- a secondary DNS server. ! -- Refer to the section Command Summary for more information. async-bootp nbns-server 172.16.224.10 172.16.4.2 ! -- Specifies the primary and secondary WINS servers. ! -- The first IP address belongs to the primary WINS server. ! -- If you only have one WINS server you do not need to specify ! -- a secondary WINS server. ! -- Refer to the section Command Summary for more information. ip dhcp-server 172.16.162.10 ! -- Specifies the dhcp server ip address. This command is required ! -- if the IP address for dialin clients is obtained from the server. ! -- Note: The dhcp server need not be on the same subnet as the ! -- Ethernet interface. ! -- It can be more than one hop away as long has it is reachable. line con 0 login line 1 48 modem InOut transport input telnet autoselect during-login autoselect ppp flowcontrol hardware line aux 0 line vty 0 4 password secret login ! end Zu finden unter: http://www.cisco.com/en/US/partner/tech/tk801/tk36/technologies_configuration_example09186a00800f66b9.shtml MfG Mr. Oiso Zitieren Link zu diesem Kommentar
mr._oiso 10 Geschrieben 16. Dezember 2004 Melden Teilen Geschrieben 16. Dezember 2004 hi Commo1977 Und nochwas ! Die commands : peer default ip address dhcp ip helper-address 172.16.162.10 (IP-Adr. von DHCP Server) verwendest Du sowohl am BRI als auch am dialer 1 Die commands: async-bootp dns-server 172.16.224.100 172.16.154.101 async-bootp nbns-server 172.16.224.10 172.16.4.2 ip dhcp-server 172.16.162.10 sind globale commands Diese Commands sollen bei der Einwahl dafür sorgen, das dem Client sämtliche Windowsanmeldungen ermöglicht werden. MfG Mr. Oiso Zitieren Link zu diesem Kommentar

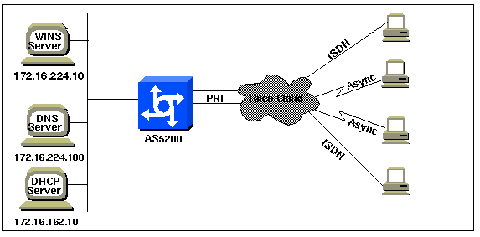

mr._oiso 10 Geschrieben 16. Dezember 2004 Melden Teilen Geschrieben 16. Dezember 2004 hi Commo1977 Sorry, aber zu meiner letzten Info gehört ein Bild aus dem hervorgeht was gemeint ist. Hab es hier mal angehängt. Läuft denn sonst alles ? Sprich, hast Du Connect in das LAN hinein ? Wenn schon nicht darüber (über Gateway) hinaus ? MfG Mr. Oiso Zitieren Link zu diesem Kommentar
Pretender 10 Geschrieben 16. Dezember 2004 Melden Teilen Geschrieben 16. Dezember 2004 Stelle mal zu deinem Thread die Frage in den Raum, ob eine Einwahl auf deinen Router mit dem ISDN XXL Tarif der Telekom behaupt kostenlos ist... Dachte bisher DFÜ Verbindungen sind nicht "kostenlos" damit... Zitieren Link zu diesem Kommentar
